商品名

分岐用コンベヤ

型番

HSB ハイスピードブランチャー

高速&コンパクトな3分岐コンベヤ。

毎時最大4500個の高速3分岐を実現。しかもエアーシリンダーやチェーンを使わない駆動方式の採用で運転音も静かです。

商品カタログダウンロード
(外部メーカーサイト)
PDF型式のファイルをご利用になるためには、
Adobe Reader が必要です。(無償)
Adobe Reader のダウンロードはこちら

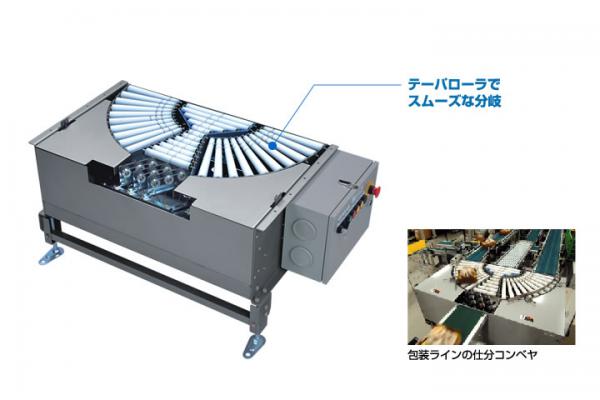

写真をクリックすると拡大します。

■仕様

機幅(mm) 890
機長(mm) 520
機高(mm) MIN.500
キャリヤローラ ストレート部:φ25.4樹脂ローラ
カーブ部:樹脂製テーパローラ
ローラピッチ(mm) ストレート部:37.5 テーパ部:7.5°
速度 30?60m/min ※30m/min以下はテストが必要です。
搬送物寸法(mm) MAX.150W×210L(A5判サイズ)、MIN.100角
搬送物質量 MAX.5kg/個 ただし40m/min以上はMAX.2kg/個
搬送能力 MAX.4500個/h
駆動ベルト 丸ベルト
モータ出力 90W×2 DC24V電動シリンダー
入力電源 200V三相
